室外钢梯

室外钢梯

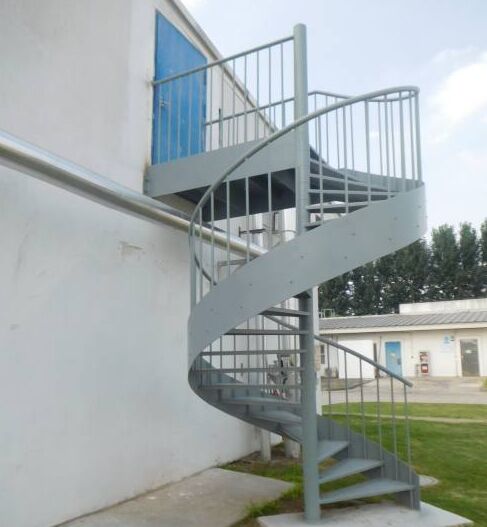

室外钢结构楼梯便是最早开始应用到生活中的，现在普遍称为消防楼梯、疏散楼梯等。室外钢楼梯的特点有占地小、坚固牢靠、实用性强等特点

3 钢构件加工工序

放样→气割下料→煨弯→铣头→号孔→钻孔→除锈→装配→焊接→油漆防腐→成品检查→验收

（1）放样

首先要认真核对图纸尺寸,工艺要求,如发现问题及时和设计联系解决。

为保证装配安装尺寸,要求现场放大样,节点必须放样。

所有要求号钻孔的板,划线时要用划针,号完孔后要打围冲.样板做好后,要经过自检,互检后才能交质检员检查。

（2）下料

下料前必须检查材料的外观质量,遇到问题需以书面报告形式与有关负责人联系处理,未得到处理意见不允许下料。

气割下料时,要求切割断口表面平滑,没有明显凹坑和沟槽,超过1mm磨光,超过2mm补焊并磨光。

零件气割下料采用半自动割下料,要求保证割口质量,控制断面断口900。

钢板下料后,其切割边缘不得有分层,夹渣等缺陷,焊缝坡口中心线两侧各离开2倍厚30mm(2S+30mm)的区域内。

下料后,每个零件都要按单元,图号,零件号,规格编好号,标记要清楚工整。

气割下料的允许偏差(单位:mm)零件宽度、长度3.0;切割面平整度2.0;割纹深度0.2;局部缺口深度1.0。

（3）煨弯

型钢下料后利用煨弯机进行煨弯。煨弯采用冷煨法。

（4）钻孔

钻孔前,钻模要用固定的专用卡具,紧固好后才能钻孔,钻床钻孔前必须用水平仪找平,钻孔时要控制同心度。

对好钻模后,为防止孔的窜动,除了用卡兰紧睹外,还要在腹板上孔的对角线处钻穿销子。

钻孔后要清除加工件上的飞边,毛刺。

（5）除锈

本工程除锈采用人工除锈，人工使用角磨，将构件便面浮锈清除干净。除锈标准应符合GB 8923-88中的如下规定：

手工和动力工具除锈前，厚的锈层应铲除，可见的油脂和污垢也应清除。手工和动力工具除锈后，钢材表面应无可见的油脂和污垢，清除去浮灰和碎屑。

（6）安装

① 搭设临时脚手架：

安装过程中采根据楼层高度搭设脚手架，楼层较低的采用移动式脚手架，便于操作；楼层较高的采用钢管脚手架，整体稳定性好。

钢管脚手架的架子管均采用外径φ48mm，壁厚3.5mm的钢管。立杆横距b=1.2m，主杆纵距l=1.5m，脚手架步距h=1.5m。脚手板采用50mm厚木板，两端采用10#铁丝箍两道。

② 埋件

脚手架拱设好后，对钢梯或平台埋件的位置进行量测，如有较大位移，及时上报监理。确认无误后，将埋件表面水泥浆清理干净，与埋件四周焊接完成后进行除锈、打磨确保其光滑平整

③ 钢直梯安装要求：

钢梯应与其固定的结构表面平行并尽可能垂直水平设置。当条件受限制不能垂直水平时，两梯梁中心线所在平面与水平面倾角应在75°~90°范围内。所有钢结构均为焊接，焊缝高度均为5mm各焊缝要求连续光滑。

安装钢直梯，采用下固定，其上部的支撑与固定结构牢固连接，在梯梁上开设长圆孔，采用螺栓连接。
